实验室通风系统工程
一、PVC风管安装施工方案
（一）主要使用加工机具
1. 手提式切割锯。2.. 电热式塑料焊枪。3.. 木工刨刀、小手锤，4 手枪钻，角磨机，冲击钻等工具。
（二）施工程序
1.施工前项目经理和专业工程师应到达工地现场，确定施工图纸、技术方案、施工方案、施工配合方案，并向现场工程师交底；
2.现场工程师必须熟悉现场施工环境和施工图纸，熟悉系统布局和通风设备、风管、风口布置及设计技术要求，了解有关规范、规程和风管、风口制安工艺，按《技术交底制度》对施工班组长进行技术交底。
二、施工工艺规范
1. GB50243-2016通风于空调工程施工质量及验收规范。
2. T-635塑料风管及附件。
PVC风管常用于腐蚀性气体的送排风。
工艺流程为：下料—制作—焊接—加固—运输—安装。
PVC风管优点是耐腐蚀，密封性好；缺点是不耐高温，加工的灵活性也不如镀锌板。PVC风管在加工时应尽量减少风管的变径，分支管道可在主管道上开口做变径引出。当风管长度超过20m应加伸缩软接，厚度根据规范要求依据风管管径的大小确定，切不可以薄代厚，避免减少软接的韧性。制作好的软接表面应平整，美观，不应有明显的扭曲现象，两端尺寸相等，软接长度一般为200mm；风管边接方式：可以采用套管式承插焊接，也可以法兰连接。本工程风管的风管连接为套管式承插焊接形式，所有焊缝均满焊。

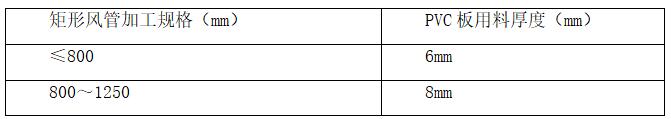

矩形风管用料表
三、工程下料为工厂加工焊接和现场制作方式
1.风管的下料若为成批量加工可以从锯床上定好靠尺，既能保证下料的速度，又能使下料准确。
因为PVC材料有一定的脆性故切割时必须保持切割锯片的锋利，下料时勤测量以保证下料的风管的精确。单块小部分的板材用墨笔画线然后用锯床或手提切割锯。锯好的风管料片通过工具将扳边刨平，去掉毛边也可以在角磨机作坡口，手提角磨机，,具有较强的灵活性，使用与在现场使用。
2. 风管的加工
风管的加工场地必须平整，施工无特殊要求时一般图纸所示风管规格为风管的内尺寸，现以矩形风管为例解释加工风管的注意事项，焊缝焊接前必须打破口。加工好的风管风管在搬运过程中要轻拿轻放。
3. 风管的焊接
风管焊接采用热风焊，PVC专用焊条。规范规定：δ=5mm以下板材采用单面焊，δ=5mm以上板材采用U形双面焊，或X形焊缝。二者相对来讲U形焊缝有较好的强度。焊接时注意组对好的风管有无扭撬现象，焊缝应饱满，焊条排列应均匀、美观。焊好的风管表面应无断裂、假焊等缺陷，焊条节应错开，焊条在被熔焊的接触面，不得有枯焦与断裂现象，如出现时应及时用刀具剔除，重新进行焊接。由于外界的气候、温度、气流变化对焊接工艺影响较大，所以风管宜在室内焊接。由于PVC风管的强度及韧性较差，比较笨重，为了便于运输，每一管段长度加工长度宜在三米左右。
4. 风管的加固、运输
由于PVC风管的强度及韧性不大，所以需要加固。规范要求：直管段的630—800 mm的风管应在风管内部加固，其加固的PVC厚度不应小于风管的板材厚度，加固条与风管必须满焊，加固条排列均匀、整齐，避免出现歪斜现象。为了保证锁角表面的美观、整齐。焊接完毕后应用摆放好，被免损坏及损伤。
由于PVC风管容易被，较脆，容易断裂和损坏。故风管在运输过程中应将风管固定并保护
5. 风管的连接
由于PVC风管常用于输送腐蚀性气体或在有腐蚀性的环境中使用，因此管道安装时应尽量采用套管式承插连接，既可以保证风管的密封性，又可以避免风管内的腐蚀性介质对法兰、金属螺栓的腐蚀以及法兰缝隙的泄漏。为保证接口的强度不低于风管的强度，套管式承插连接时采用的板材厚度不能小于风管的板材厚度，对接时风管的接口应光滑、平整，应该尽量减少管与套管间的间隙，接口采用满焊。
6. 风管管件的制作
PVC风管因其板材厚不易操作，作圆弯头、矩形弯头以及异径管件，下异径管的圆弧弯头的内弧尽量采用内斜角的形式，这样既可以减小施工难度，又不增加该处风管的局部阻力，还能保证管件外观的工整。
7. 风管的吊装
风管安装一般一吊架为主，也可以使用托架，管架与金属风管相同，管架底部和风管为水平，风管吊架间距一般为2~3m，PVC风管因其板材较厚较重，所以在吊装中支吊架及吊点的强度较金属风管要高，在风管就位完毕，标高水平调整后方能进行风管的连接，采用套管式承插连接，接口采用满焊，否则会出现风管的扭撬现象。为保风管的洁净度要求，风管在安装前必须将风管内清洗干净，并使其干燥。
